陶粒濾料屬于凈水材料的一種，每年陶粒濾料在污水處理中的用量是非常巨大的。陶粒濾料不僅可以過濾污水循環(huán)水，同時陶粒濾料還可以作為生物曝氣池的生物掛膜使用，近年來我國加大對環(huán)保的整治力度，人工濕地的數(shù)量也多了起來，陶粒濾料也廣泛的應用于人工濕地之中。今天我們皓泉陶粒廠家就來講解下我國陶粒濾料的種類及陶粒濾料的作用。1.黏土陶粒
    以黏土、亞黏土等為主要原料，經(jīng)加工制粒，燒脹而成的。如采用紅黏土粉煤灰，頁巖為主要原料，加入適量的化工原料，可生產(chǎn)出多孔球形輕質陶粒濾料。多孔陶粒濾料具有強度好、孔隙率大、比表面積大、化學穩(wěn)定性好的優(yōu)點，可以作為濾料用于污水和自來水的處理工藝中。
    2.粉煤灰陶粒與粉煤灰陶砂
    粉煤灰陶粒與粉煤灰陶砂是以工業(yè)廢料粉煤為主要原料，加入一定量膠結料和水，加工成球形后燒結而成的。其粒徑為5mm以上的輕粗骨料稱為燒結粉煤灰陶粒；料徑小于5mm的輕細骨料稱為粉煤灰陶砂。

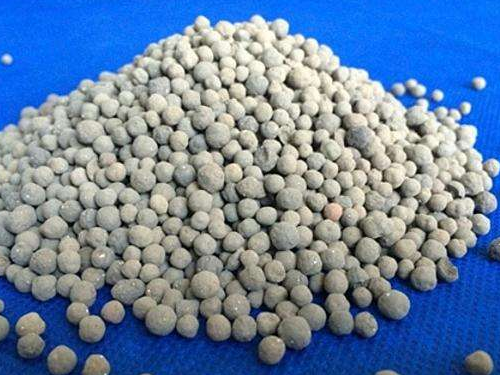

    污水處理用粉煤灰陶粒濾料
    粉煤灰陶粒
    粉煤灰陶粒一般呈球狀，堆積密度不大于1100kg/m³,粒徑5~20mm,表皮粗糙堅硬，內部有許多細微氣孔，具有體輕、高強等優(yōu)點。煤灰陶粒規(guī)格要求如下：
    (1)粉煤灰陶粒的吸水率不應低于22%,軟化系數(shù)不應小于0.80;
    (2)粉煤灰陶粒的抗凍性要求如下：經(jīng)15次凍融循環(huán)后的重量損失不應大于5%;也可用硫酸鈉溶液法測定其堅固性，經(jīng)5次特環(huán)試驗后的重量損失不應大于5%;
    (3)重摸損失要求如下：用煮沸法檢驗時，其重量損失不應大于2%;
    (4)粉煤灰陶粒的燒失量不應大于4%;
    (5)粉煤灰陶粒中有害物質應符合表4的規(guī)定。
    表4粉煤灰陶粒中有害物質規(guī)定指標
    粉煤灰陶粒具有比表面積大、表面能高、內部存在著鋁、硅氧化物等活性點，具有良好的吸附性能，易于再生便于重復利用，因此是一種廉價的吸附劑。在廢水處理中具有廣闊的應用前景。
    3.頁巖陶粒
    頁巖陶粒又稱膨脹頁巖，采用黏土質頁巖、板巖等為原料，經(jīng)破碎、篩分，或粉磨成球，燒脹而成。陶粒濾料具有孔隙率高、比表面積大、化學性能穩(wěn)定、機械強度高、過濾水質好、不含有害物質、滲透能力強、濾速高、產(chǎn)水匾高等特點，可作為水廠濾池和污水處理過濾的濾料。有關企業(yè)給出的技術指標如表5所示，供參考。
    表5相關企業(yè)頁巖陶粒主要技術指標
    4.河底泥陶粒
    大量的江河湖水經(jīng)過多年的沉積形成了很多泥沙。利用河底泥替代黏土，經(jīng)挖泥、自然干燥、生料成球、預熱、焙燒、冷卻制成陶粒。河底泥陶粒可以作為填料用千生物濾池處理污水。
    5.硅藻土陶粒
    硅藻土是由較細的硅藻殼聚集、經(jīng)生物化學沉積作用形成的沉積巖，硅藻土呈疏松狀，吸水和吸附能力強，熔點高，具有多孔結構。目前生產(chǎn)硅藻土陶粒有兩種方法：焙燒法和免燒法。如果硅藻土成巖秤度較高，已呈塊狀，可以采用直接焙燒，然后破碎至所需粒度。免燒法是將粉碎好的硅藻土，配入CaO含量大于80%的石灰和模數(shù)為2.8的硅酸鈉混合拌勻，在成球盤中加水滾動成球，經(jīng)一定時間養(yǎng)護即成硅藻土陶粒。有人應用硅藻土陶粒作為濾池的填料，對城市污水處理廠尾水進行末端脫氮除磷深度處理的研究，結果表明處理后出水水質可穩(wěn)定達到《城鎮(zhèn)污水處理廠污染物排放標準》(GB18918—2002)一級A標準。
    6.煤旰石陶粒
    煤研石含有較高的碳及硫，燒失最較大。李國昌等以煤石為原料，分別采用破碎法和成球法制成濾料生料，經(jīng)快升溫或慢升溫焙燒獲得陶粒濾料，均能得到性能優(yōu)良的陶粒制品，而成球法制品的氣孔率普遍高于破碎法。實際生產(chǎn)時，可根據(jù)煤旰石特性、產(chǎn)品的性能要求、生產(chǎn)成本等確定煤旰石陶粒濾料的制備工藝。有人利用煤旰石作為主要原料，制備了生物濾池用陶粒濾料，將濾料用于曝氣生物濾池反應器的實驗，結果表明煤旰石陶粒濾料掛膜快、易于反沖洗，對水中有機物和NH3—N的去除效果良好。
    7.生物污泥陶粒
    以生物污泥為主要原材料，經(jīng)過烘干磨碎、成球后，燒結成型。與石英砂相比，生物污泥陶粒的比表面積為同體積石英砂的2~3倍，孔隙率為石英砂的1.3~2倍。生物陶粒濾料可作為工業(yè)廢水高負荷生物濾料池的生物膜載體、自來水微污染水源預處理用生物濾池的濾料。生物污泥陶粒可以皆用來鋪設于景觀水底，用以吸收水中的氨氮和磷等污染物。
    8.納米改性陶粒
    合成新型的納米陶粒是水處理填料用陶粒的一個新嘗試，它對傳統(tǒng)陶粒比表面積小，難掛膜，生物親和力低、易堵塞等缺點有一定的改善。通過對陶粒生產(chǎn)原料配比、比表面積、孔隙尺寸及內部結構的綜合考慮，不斷優(yōu)化制備工藝，并添加納米材料和適當?shù)呐蛎泟┻M行改性，使陶粒朝增大空隙率、減少壓降、增大比表面積、改善潤濕性能和功能多樣化的方向發(fā)展，不斷提高填料的性能，以促進水處理工藝特別是生物膜法處理工藝的發(fā)展。
